Microphone Impedance (마이크임피던스)

Low Impedance Microphones

Microphones = 마이크는 음향 에너지 acoustic energy를 받아 전기 신호 electric energy로 바꿔주는 역활을 하는 장치이다.

이렇게 바뀐 전기 신호는 전압 voltage의 형태를 띄며 회로circuit 를 돌아다니게 된다. 이때 만나게 되는것이 Impedance 이다. Impedance가 낮다는 것은 저항력 resistance가 낮다는 말이다.

이  Low Impedance Microphones는 High Impedance Microphone 보다 2가지 장점을 가지고 있다.

Low Impedance라는 단어가 말해주듯이 ① resistance가 낮으므로 이 마이크들은 High Impedance Microphone 에 비해 전기 노이즈에 electric noise 둔감하다. ② 마이크선이 길어져도 노이즈의 크기는 많이 변하지 않는다.

Low Impedance Microphones의 종류

1) Moving coil

① 코일이 감겨있는 diaphragm이 자계 magnetic field에 붙어 있는 형태이다.

http://www.earsandgears.com/2010/02/03/the-dynamic-microphone/

② 소리가 diaphragm에 전달되면  자계 magnatic field에 붙어 있는 코일이 움직이게 되고 이 코일이

    움직이게 되면 전압 voltage이 유발된다. 이 전압 voltage의 양은 처음에 diaphragm으로 전달된 음향

    에너지 acoustic energy와 같은 양의 전기 에너지 electric energy와 같은값이다.

③ 장점 = 싸다. 바람이나 큰소리에 대해 다른 마이크들에 비해 덜 민감. 야외 활동에서도 사용가능.



2) Ribbon Microphones

① Ribbon Microphones은 diaphragm과 moving coil 대신에 금속 리본 metal ribbon을 사용한다.

   이것이 자계 magnetic field에 붙어 있는 형태이다.

② 소리가 리본 ribbon 을 진동시키면 전압 voltage가 생성된다.

③ 음압이 갑자기 세지거나 하면 리본을 상하게 할 수 있다.

④ 단점 = 오래된 모델의 경우는 음압의 변화에 훨씬 더 민감하였다. 현대에 와서 많이 발전하였으나

               여전히 음압의 변화에는 매우 민감하므로 요 주의가 필요하다.

⑤ 장점 = 이런 단점에도 많이 사용되는 이유는 소리가 부드럽고 따뜻하기 때문이다.

⑥ 위에서도 말한바와 같이 음압에 매우 민감하고 또 리본이 공기 입자의 속도에 영향을 받는다.

    즉, 이 공기 입자의 움직임에 따른 음압 변화에 따라 리본이 움직임으로 Velocity 혹은 Pressure

    gradient 마이크라고도 불린다.

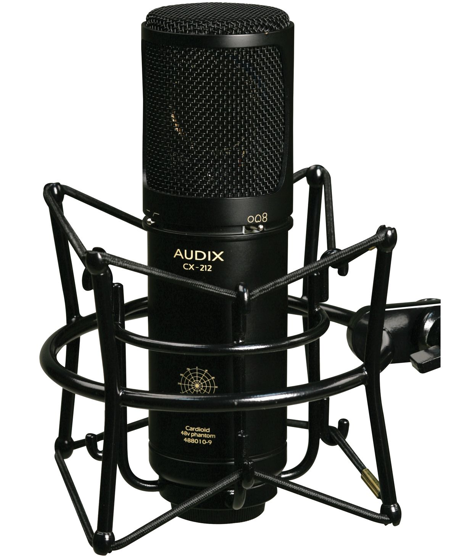

3) Capacitor Microphones

① 마주보는 두개의 금속판 metal plate 이 있고 앞쪽에 있는 금속판의 diaphragm이소리의 음압 변화에

    따라 움직이게 된다. 뒤쪽에 있는 금속판은 고정되어 있다. 앞쪽의 금속판의 움직임에 따라 전압

    volatage이 생성되지만 여기서 만들어진 신호 signal은 아주 약하므로 preamplifier를 통해 우리가 사용

    할 수 있는 정도의 크기 까지 올려 사용하게 된다.

http://www.burninggrooves.com/articles/introduction-to-dynamic-and-condenser-microphones

② 이 Capacitor Microphones은 Polarizing Voltage 극성전압 과 Preamplifier가 필요하므로 별도의 전원을

     공급해주는 장치가 필요하다.

③ 예전 condenser 마이크의 경우는 외장 전원이 있었으나 현대에 와서는 Phantom Power Supply를

    사용한다. 콘솔이나 스튜디오 마이크 인풋 studio mic input 등에 이미 설치되어 있어 베터리나 외부

    전원을 사용하는 수고를 덜어 준다.

④ 장점 = 가장 높은 수준의 음질을 녹음할 수 있다.

⑤ 단점 = 비싸다. 야외에서 사용하기엔 역부족이다.

⑥ Condenser Microphones이라고도 부른다.
